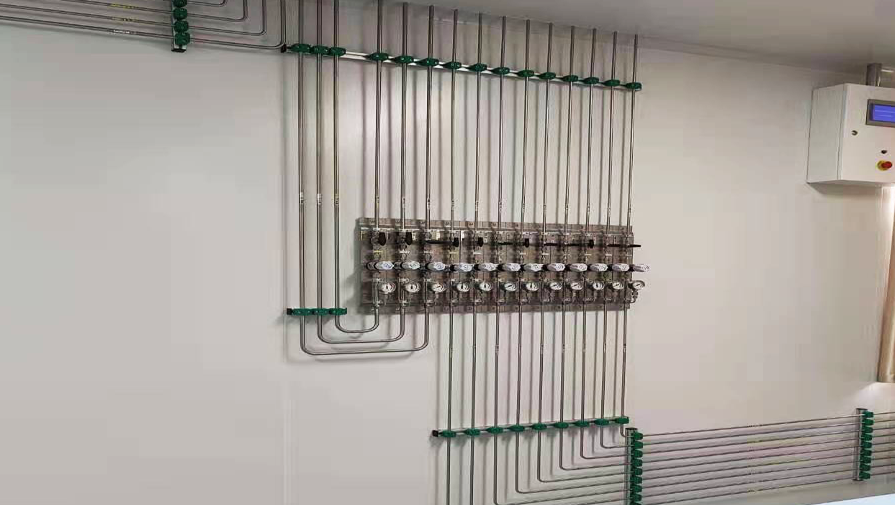

半主动化转换式气体汇流排设计，可知足延续供气的要求。本实用新型采用主气瓶组和备气瓶组的双气源结构，因为主气瓶组和备气瓶组减压器之间的压力设置存在差异，当主气瓶组的压力降落到设定压力时，系统开始主动切换，备气瓶组由备气瓶组开始供气，实现延续供气，为实现下次主动切换，在空瓶替换后，必须对两个气瓶组的减压重视新进行设置，此情势通过主管线上的减压器二级减压实现输出压力稳固。

氧、笑气汇流排室应与其它气站紧密隔离，防止氧、笑气向其它气站萧洒；

每一汇流排间的气瓶总数不超过20个；

氧、笑气汇流排间的电器(灯、开关、排风扇等)应采用防爆型；室内外埠面如有高差，应设置坡度过大的坡道，以便于气瓶运输。

应为汇流排设置安全出口；汇流排间应采取措施防止瓶倒。

压气源：

压缩空气站的基本组成：一样平常由无油空气压缩机、过滤器、干燥器(又称冷干器)、气罐、管道、阀门及控制报警体系等组成。

㈡压缩空气站设计的特别要求：

设置储气罐，避免压力波动。储气罐容积不得小于空压机每分钟流量的10~15%。

为了保持气体的清洁，冷干机、过滤器后的设备、管道内壁等应采用防锈材料制成。

空压机的数量应该在两台以上，体系将根据使用的空气量来设定开启顺序。

压缩机站输出端应安装采样阀，以便进行气体质量检测。

㈢压缩空气质量要求：

(a)所含固体微粒的尺寸为0.01μm；

2总含油量(液体、气体、油雾之和)不大0.003ppm(探测时为大气压)；

(在标准大气压下)水分不超过60mg/m3；

①无油雾和其他气味；

⑤气压应该是稳固的。

负压力吸引站：

医疗吸污站重要由污物收集箱、真空箱、真空泵、汽水星散器、电磁阀、灭菌设备、电气控制柜和管道体系等组成。

引站示意图：

②加水阀门；③止回阀；④喷射真空泵；

输气管道-管道连接：

管件的螺纹连接，承插焊接，管法兰，活接头。

自然气管道中管道与管道连接的技术要点：

供气管材料一样平常采用铜管或不锈钢管。

钢管和管件之间常采用氩弧焊对焊接。

管道采用焊接连接，有利于保证管道的气密性，液氧体系的管道必须采用焊接连接。

输气管道阀门：

减压阀、稳压阀、球阀、截止阀。地板二次稳压箱一样平常配备两个平行减压器，一用一备，以确保安全使用自然气。

输气管道-医疗用气体终端：

气端操作原理：使用时，将中空的气塞插入气塞内，顶开气塞内的活门，使气体从气塞和气塞内流经管路。一拔下气塞，气塞内的弹性元件将活门关闭，禁止气塞通过。

手术间透风设备：

一样平常来说，每个手术室配备两套医用气体接线盒。套装在吊塔上，套装在嵌壁的终端盒内，一用一备。

通俗麻醉科的吊塔和嵌壁式终端箱应安装在手术床右侧。

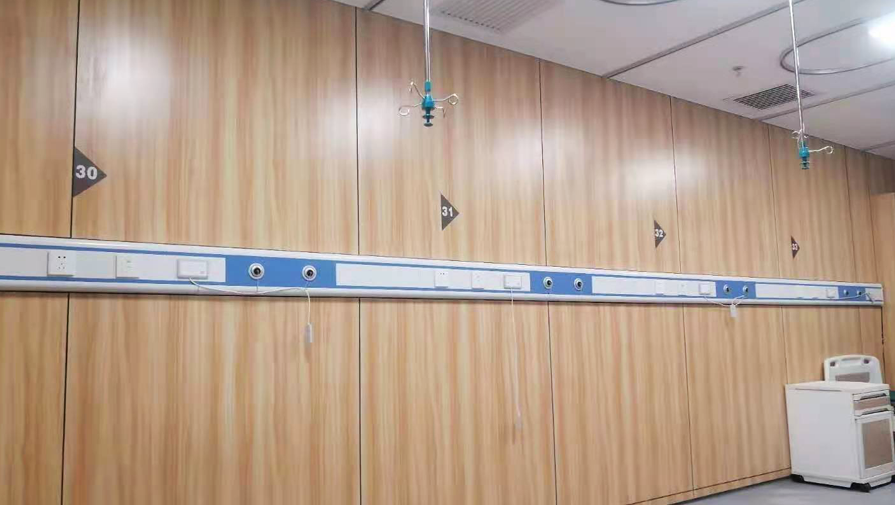

医疗用气设备带子：装在病床头墙上，其底边离地高度为1.4米，略高于病床。装备带状一样平常配有各种气端，电源插座等。也可以安装微光灯，呼叫按钮等设备。

氧湿化水瓶

氧湿化瓶有以下作用：

(1)调整输出压力和氧气流量；

(2)将氧气与空气按肯定比例混合供患者吸入；

三、氧的湿化作用，使病人感到舒适。

(4)氧气湿化可过滤沉淀出氧气中的杂质。

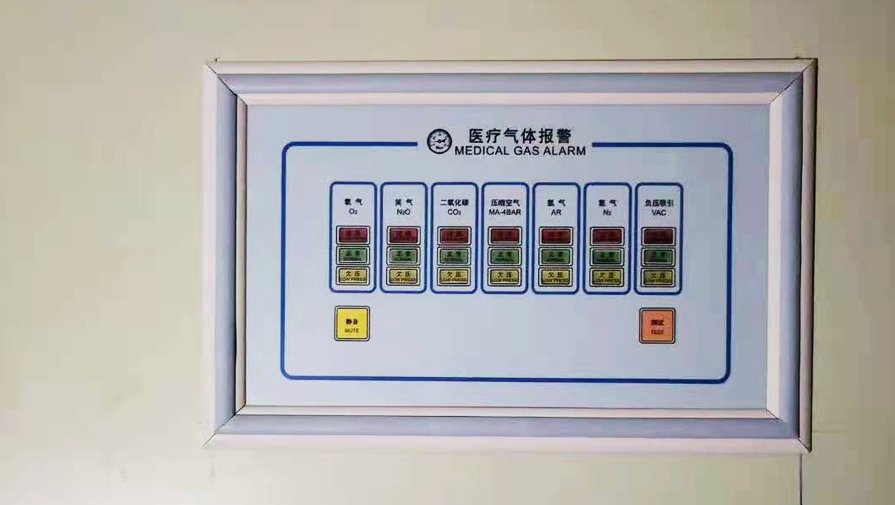

医疗气系统统监测报警器：

医疗用气体系一样平常配有三级监控报警体系。

其作用是为设备管理人员和医务人员提供即时医疗气系统统的状况参数(压力、流量等)，当参数超出正常范围时，会发出声光报警旌旗灯号。

一级为气站监控报警体系，安装于气站，用于对气源、气体处理机和储气设备的工作状况进行监控。

层二为楼层监控报警体系，安装在用气层上，用来监控干管供气到该层。

三级为手术室病房监控报警体系，安装于各手术室及病区护士站，用于监控各手术室及病区的气体供给情况。

医疗供气体系施工安全防护技术规范

燃气体系所提供的医疗气体质量标准如下：

管路材料、施工工艺和设备等方面的要求较高。

1.管道材料要求：

根据新规范，除麻醉过程中排出的废气外，必须使用PVC管；必须使用脱氧紫铜管；必须使用脱脂紫铜管或不锈钢管；医用气体铜管材标准YS/T650，医用气体和真空用无缝铜管，而且不锈钢管应吻合GB2/T14976的有关规定，材质为奥氏体不锈钢(304)。奥氏体不锈钢(304)分工业级、食品级、医学级，可选用食品级钢管。

2.建筑要求：

一、焊接管路须通入惰性气体(氮)进行焊接珍爱。

二、管子与管子、管子与阀门的连接应采用套焊、插焊。

三、在管道体系上应设置区域阀箱。

四、终端设备应装有气、电管分腔。

所述气体端子组件和供给装配要求：

对医用气体的颜色和标识作出同一规定：

四个基本安全原则：

供气设备的均一性：统一种气体可以互换，统一识别号雷同，不同气体不可以互换，不同识别号不同。

供气的足够性：结合临床必要，正确地评价用气情况。

三、供气延续性：

一、至少有两个套件；

二、有第三种类型的供气，但真空除外；

三、配备报警装配；

四、备有备用电源。

这种阀的选型应为三片可实如今线维护的。

局部切断阀应安装在打开的箱体内(除特别病区外)

焊缝要求：焊缝应采用插口焊接，焊缝及焊缝接头应采用氮气延续清洗。

新建或改造的煤气体系必须经过第三方权威机构认证，方可投入使用。

医疗气系统统验收程序：
