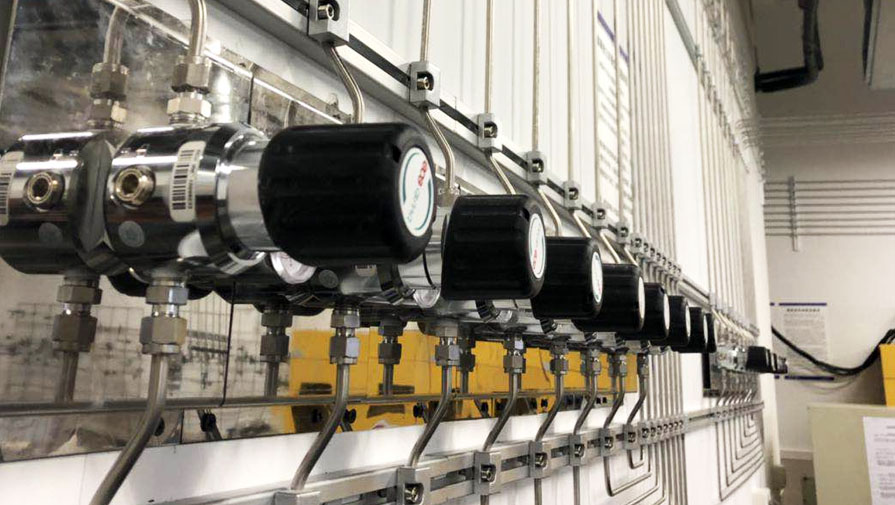

实验室系统化总承包工程是试验总包工程中必不可少的一环，实验室供气体系涉及实验室安全题目，供气体系可为色谱仪、原子吸取、微库仑定硫、量热仪、微量硫分析等仪器提供安全可靠的气体，保证分析数据的正确性，延伸仪器的使用寿命。它的紧张性可想而知，实验室供气体系设计中应该细致哪些内容？

一、实验供气体系管道的设计以及规划要点

1.为便于替换气瓶，应在气瓶接头和调节阀之间安装耐高压金属软管。

2.在整个体系中，为防止回火征象，应加装防爆逆止阀。

3.在气体进入使用点之前，为便于对气体开关的控制，应设置有使用点球阀。

4.为保证管路体系的气体纯度和气密性，所有管路均为316L不锈钢管材，内外观均经AP处理。

5.为便于补缀和替换阀件，管路和阀件的连接应采用高压双卡套接头。

6.管道固定件(管夹)应采用耐高温金属材料，必须结实、轻便、耐用。

7.考虑到结实防腐使用方便，美观大方等缘故原由，压力调节阀控制面板采用不锈钢材料。

8.为确保输出气体的压力稳固和气体的纯度，应选择两级减压体系(即采用一级减压体系和二级减压体系，二级减压设备是自带)。

二、实验室供气体系施工要点。

1.所有不锈钢管材两端均采用塑封盖，外置塑封盖，进入施工现场后，安装前，可将塑封盖拆下，除去塑封盖。

2.管道铺设时，要细致管道的平直，在弯道处使用专用弯管，不可徒手弯曲，在切断管道时，要使用专用切管器，在锯断管道时不要徒手弯曲。中绿能汉郁实验室专业提供实验室团体解决方案，断口管子切断后使用专用工具处理，严禁使用通俗锉刀处理。

3.在管道的运行过程中，每隔1米应设置一套管夹，假如遇有特别的建筑结构，应酌情采用。

4.管道穿墙、穿地时，应设套管，套管与管道之间应有闲暇，用不燃材料添补。

5.所有的螺纹接头都应该用密封带密封。

6.所有调整器固定板、所有出气点和所有管路上，都应贴有响应气体成分和浓度的气标。

7.在所有体系部件安装完毕后，用高纯氮吹扫三次以上。确保体系内部整齐。

8.吹扫结束后，用高纯氮气体作检漏和保压试验，其压力应为工作压力的1.5倍。

9.在整个施工过程中，要细致施工安全，尤其是空中作业(在梯子或脚手架上施工)时，要有专人负责把梯子或脚手架固定好。当土建工作未完成时，必须戴安全帽，穿安全鞋。

三、室内供气体系的体系调试和试验要求：

1.强度试验：管内冲人高纯氮使压力达到0.8MPa，保持该压力在10min内不降为合格压力。

2.精密性试验：管路中冲人高纯氮使压力达到0.5MPa，保持此压力30min内不降低为合格压力。

3.净化试验：将人纯氮排出管道，关闭所有阀门，开启末端阀，将白布放在管道口一分钟，如白布上无杂质和水分，即为合格。

四、实验室供气体系安装验收要点：

1.零件数量是否吻合合同中关于数量的规定。

2.所有的连接点都是安全固定的。

3.管道的布置是否合理、美观；

4.气体标头是否贴合精确、美观；

5.管路连接是否精确。

整个管道安装完成后，对整个体系进行压力试验。按照《工业金属管道工程施工及验收规范》，管道体系保压24小时后，压力没有降低为吻合要求。
